ОСНОВНЫЕ ПОНЯТИЯ

Номинальная поверхность — это поверхность, заданная в технической документации без учета допускаемых отклонений.

Базовая линия {поверхность) — линия (поверхность) заданной геометрической формы, определенным образом проведенная относительно профиля (поверхности) и служащая для оценки геометрических параметров поверхности.

Профиль поверхности — линия пересечения поверхности с плоскостью.

Базовая длина I — это длина базовой линии, используемая для выделения неровностей, характеризующих шероховатость поверхности (рис. 7.1).

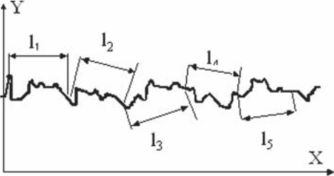

Рис. 7.1. Выделение параметров поверхности с помощью базовой длины

Длина оценки Ь — длина, на которой оцениваются значения параметров шероховатости. Она может содержать одну или несколько базовых длин.

Профиль поверхности приведен на рис. 7.2.

Средняя линия профиля т—т — базовая линия, имеющая форму номинального профиля и проведенная так, что в пределах базовой длины среднее квадратическое отклонение профиля от этой линии минимально.

Линия выступов профиля — линия, эквидистантная средней линии, проходящая через высшую точку профиля в пределах базовой длины.

Рис. 7.2. Профиль поверхности

Линия впадин профиля — линия, эквидистантная средней линии, проходящая через низшую точку профиля в пределах базовой длины.

Местный выступ профиля — часть профиля, расположенная между двумя соседними минимумами профиля.

Местная впадина профиля — часть профиля, расположенная между двумя соседними максимумами профиля.

Выступ профиля — часть профиля, соединяющая две соседние точки пересечения его со средней линией, направленная из тела.

Впадина профиля — часть профиля, соединяющая две соседние точки пересечения его со средней линией, направленная в тело.

Отклонение профиля Г — расстояние между точкой профиля и базовой линией.

Неровность профиля — выступ профиля и сопряженная с ним впадина профиля.

Направление неровности профиля — условный рисунок, образованный нормальными проекциями экстремальных точек неровностей поверхности на среднюю поверхность.

Уровень сечения профиля р — расстояние между линией выступов профиля и линией, пересекающей профиль эквидистантно линии выступов профиля (рис. 7.2).

Высота выступа профиля у_р — расстояние от средней линии профиля до высшей точки выступа профиля (рис. 7.2).

Глубина впадины профиля у_г — расстояние от средней линии профиля до низшей точки впадины профиля (рис. 7.2).

Высота наибольшего выступа профиля Л_р — расстояние от средней линии до высшей точки профиля в пределах базовой длины (рис. 7.2).

Высота неровности профиля — сумма высоты выступа профиля и глубины сопряженной с ним впадины профиля.

Шаг неровностей профиля — отрезок средней линии профиля, содержащий неровность профиля.

Шаг местных выступов — отрезок средней линии между проекциями на нее наивысших точек соседних местных выступов профиля.

Опорная длина профиля — сумма длин отрезков, отсекаемых на заданном уровне в материале профиля линией, эквидистантной средней линии в пределах базовой длины.

Для оценки шероховатости ГОСТ 2789-73 предусматривает следующие численные параметры шероховатости поверхности:

— среднее арифметическое отклонение профиля; Л — высота неровности профиля по десяти точкам; Л_тах — наибольшая высота профиля; Б_т — средний шаг неровностей; 5 — средний шаг местных выступов профиля; ^ — относительная опорная длина профиля, где р — значение уровня сечения профиля в % от 7?_тах.

Все параметры шероховатости поверхности определяются на базовой длине.

Базовая длина задается на чертеже или определяется в зависимости от числового значения высотного параметра шероховатости поверхности, заданного на чертеже. Соотношение величины высотных параметров шероховатости поверхности и базовых длин, в случае если она явно не указаны на чертеже, приведены в табл. 14.

Таблица 14

Базовая длина в зависимости от высотных параметров

Обычно для увеличения достоверности измерений параметры шероховатости определяют на длине оценки Ь, которая включает в себя несколько значений базовой длины (3,5,7). Параметры шероховатости определяются на каждой базовой длине в отдельности, а затем находится среднее значение каждого из измеряемых параметров на длине оценки.

ГОСТ 2789-73 распространяется на поверхности изделий, изготовленных из любых материалов и любыми методами, кроме ворсистых поверхностей.

Кроме количественных параметров шероховатости ГОСТом предусмотрены два качественных параметра шероховатости — это вид обработки и направление неровностей.

Для определения параметров шероховатости поверхности используют профиль поверхности (рис. 7.2), который может быть получен с помощью приборов профилографов, которые ощупывают профиль поверхности специальной алмазной иглой. Для оценки параметров на профиле проводят среднюю линию, а также линии выступов и впадин. Все параметры шероховатости определяются относительно средней линии.

Современные приборы профилиметры автоматически определяют все численные параметры шероховатости поверхности.

Высотные параметры шероховатости поверхности Яа, Я1, Я_тах нормируются и указываются на чертежах в мкм, а шаговые 5 и Я_т в мм, параметр / нормируется в процентах, базовая длина задается в мм.
