УКАЗАНИЕ НА ЧЕРТЕЖАХ ДОПУСКОВ ФОРМЫ И ВЗАИМНОГО РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ

По ГОСТ 2.308-79 допуски формы и взаимного расположения поверхностей указываются на чертежах условными обозначениями, которые приведены в табл. 16.

Таблица 16

Обозначение допусков формы и взаимного расположения

В том случае когда отсутствует знак вида допуска, значение допуска формы или взаимного расположения допускается указывать текстом в технических требованиях над штампом чертежа.

При условном обозначении вид допуска должен быть указан на чертеже знаками, приведенными в табл. 16. Рамку рекомендуется выполнять в горизонтальном положении и пересекать ее какими-либо линиями не допускается. Соединительную линию отводят от рамки, как показано на рис. 8.1.

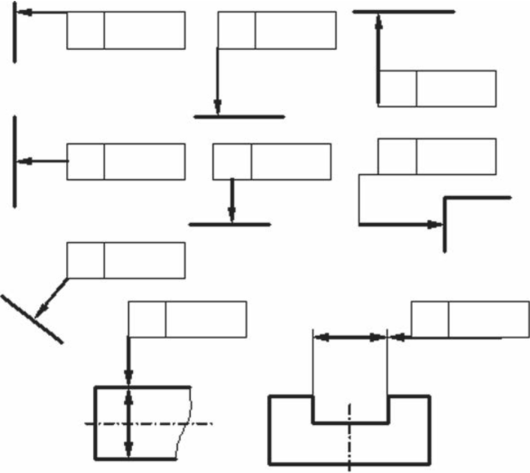

Рис. 8.1. Расположение рамок

Если допуск относится к оси или плоскости симметрии, то соединительная линия должна быть продолжением размерной линии. Высота рамки составляет удвоенную величину шрифта, использованного на чертеже.

Базы обозначают зачерненным треугольником, который соединяют линией с рамкой допуска или рамкой, в которой указывается буквенное обозначение базы. Если базой является ось или плоскость симметрии, база должна быть указана на продолжении размерной линии (рис. 8.2). Базы обозначаются русскими заглавными буквами или сочетаниями букв (А, Б, В и т.д.). Допускается указывать базу буквой с цифровым индексом (А,, А2 и т.д.).

Рис. 8.2. Обозначение баз

Числовое значение допуска действительно для всей поверхности или длины элемента, если не задан нормируемый участок (рис. 8.3, а). Если нормируемый участок задан, он указывается в рамке после значения допуска (рис. 8.3, б).

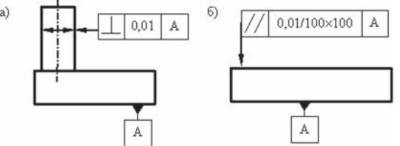

Рис. 8.3. Задание нормируемого участка

Линейные и угловые размеры, определяющие номинальное расположение элементов, ограничиваемых допуском расположения, указывают на чертежах в прямоугольных рамках (рис. 8.4).

Рис. 8.4. Позиционный допуск

Авторы: Любомудров С.А., Смирнов А.А., Тарасов С.Б.
