ОТКЛОНЕНИЯ И ДОПУСКИ ФОРМЫ ЦИЛИНДРИЧЕСКИХ ПОВЕРХНОСТЕЙ

Комплексным показателем отклонения формы цилиндрических поверхностей является отклонение от цилиндричности.

Отклонение от цилиндричности (?/2) — наибольшее расстояние от точек реальной поверхности до прилегающего цилиндра (рис. 8.8).

Прилегающий цилиндр — это цилиндр минимального диаметра, описанный вокруг реальной наружной поверхности, или максимального диаметра, вписанный в реальную внутреннюю поверхность.

Допуск цилиндричности — наибольшее допускаемое значение отклонения от цилиндричности.

Поле допуска цилиндричности — область в пространстве, ограниченная двумя соосными цилиндрами, отстоящими друг от друга на расстоянии, равном допуску цилиндричности.

Допуск и отклонение от цилиндричности наиболее полно характеризуют форму цилиндрической поверхности, в отличие от допусков круглости и профиля продольного сечения, которые характеризуют только одно сечение. Но контроль допуска цилиндричности связан с рядом трудностей и может быть осуществлен только с помощью специальных приборов: кругломеров с идеальным продольным перемещением или координатно-измерительных машин.

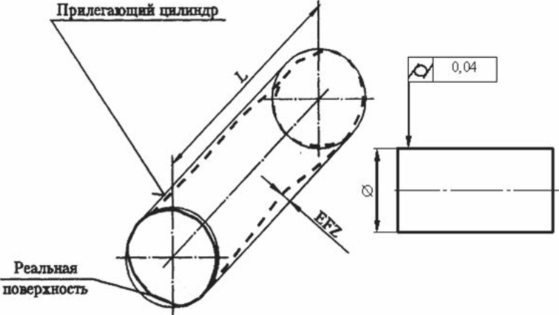

Рис. 8.8. Отклонение от цилиндричности и обозначение допуска цилиндричности

Показателем формы профиля, рассматриваемого в сечении цилиндра, перпендикулярном оси, является отклонение от круглости.

Отклонение от круглости (ЕРК) — наибольшее расстояние от точек реального профиля до прилегающей окружности (рис. 8.9).

Прилегающая окружность — окружность минимального диаметра, описанная вокруг реального профиля наружной поверхности вращения, или окружность максимального диаметра, вписанная в реальный профиль внутренней поверхности.

Допуск круглости — наибольшее допускаемое значение отклонения от круглости.

Частными видами отклонения от круглости являются овальность и огранка.

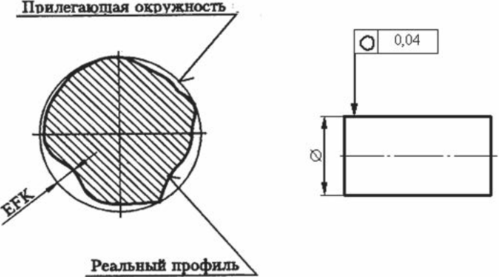

Рис. 8.9. Отклонение от круглости и обозначение допуска круглости

Овальность — отклонение от круглости, при котором реальный профиль представляет собой фигуру в форме овала, наибольший и наименьший диаметр которой находятся во взаимно перпендикулярных направлениях (рис. 8.10, а).

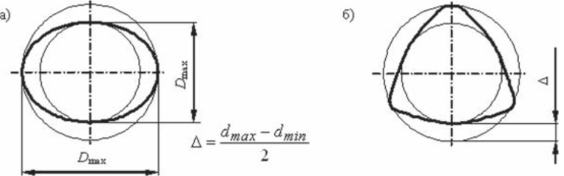

Рис. 8.10. Овальность и огранка

Огранка — отклонение от круглости, при котором реальный профиль детали представляет собой многогранную фигуру (рис. 8.10, б). Огранка подразделяется по числу граней.

Показателем формы профиля в продольном сечении цилиндра является отклонение профиля продольного сечения.

Отклонение профиля продольного сечения (ЕРР) — наибольшее расстояние от точек образующих реальной поверхности, лежащих в плоскости, проходящей через ее ось, до соответствующей стороны прилегающего профиля в пределах нормируемого участка (рис. 8.11).

В качестве прилегающего профиля продольного сечения цилиндрической поверхности используются две параллельные прямые, соприкасающиеся с реальным профилем и расположенные вне материала детали так, чтобы наибольшее отклонение точек образующей реального профиля от соответствующей стороны прилегающего профиля имело минимальное значение.

Допуск профиля продольного сечения (ТБР) — наибольшее допускаемое значение отклонения профиля продольного сечения.

Рис. 8.11. Допуск и отклонение профиля продольного сечения

Поле допуска профиля продольного сечения — это область на плоскости, проходящей через ось цилиндрической поверхности, ограниченные двумя парами параллельных прямых, имеющих общую ось симметрии и отстоящих друг от друга на расстоянии, равном допуску профиля продольного сечения (рис. 8.11).

Частными случаями отклонения профиля продольного сечения являются: конусо-, бочко- и седлообразность.

Конусообразность — отклонение профиля продольного сечения, при котором образующие прямолинейны, но не параллельны (рис. 8.12, а).

Бочкообразность — отклонение профиля продольного сечения, при котором образующие не прямолинейны и диаметры увеличиваются от краев к середине сечения (рис. 8.12, б).

Седлообразность — отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры уменьшаются от краев к середине сечения (рис. 8.12, в).

В обоснованных случаях для цилиндрических поверхностей могут назначаться допуск прямолинейности образующей и допуск прямолинейности оси.

Отклонение от прямолинейности оси в пространстве — наименьшее значение диаметра цилиндра, внутри которого располагается реальная ось поверхности вращения в пределах нормируемого участка (рис. 8.13).

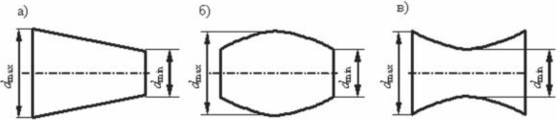

Рис. 8.12. Частные случаи отклонения профиля продольного сечения

Рис. 8.13. Отклонение оси от прямолинейности

Допуски цилиндричности, круглости и профиля продольного сечения, установленные ГОСТ 24643-81, назначаются в том случае, когда они должны быть меньше допуска на размер.

В приложениях к стандарту приводятся рекомендуемые соотношения между допусками формы и размера, определяемые уровнями относительной геометрической точности:

А — нормальная относительная геометрическая точность, допуск формы для цилиндрических поверхностей составляет примерно 30% от допуска размера;

В — повышенная относительная геометрическая точность, допуск формы составляет примерно 20% от допуска размера;

С — высокая относительная геометрическая точность, допуск формы составляет примерно 12% от допуска размера.

Числовые значения допусков формы и формы профиля приводятся в приложении 6.

Авторы: Любомудров С.А., Смирнов А.А., Тарасов С.Б.
