РАСЧЕТ РАЗМЕРНЫХ ЦЕПЕЙ МЕТОДОМ ПРИГОНКИ

Метод пригонки — метод, при котором требуемая точность замыкающего звена размерной цепи достигается изменением значения компенсирующего звена путем удаления с компенсатора определенного слоя металла. Допуски на все составляющие звенья, кроме компенсатора, назначаются по экономически приемлемым квалите- там, соответствующим уровню данного производства. Рекомендуется назначать допуски составляющих звеньев по 12 квалитету для точных механизмов, по 14 квалитету для механизмов нормальной точности, по 17 квалитету для изделий из пластмасс и неточных механизмов.

Для обеспечения пригонки деталь, являющаяся компенсатором, должна иметь необходимый припуск для обработки.

Роль компенсатора обычно выполняет деталь, наиболее доступная при сборке механизма, несложная по конструкции и пригодная для пригонки, например: постановочные кольца, прокладки, шайбы ит.д. В методе рассчитываются величина компенсации К, значение наибольшего возможного отклонения, выходящего за пределы поля допуска замыкающего звена, которое подлежит компенсации, и размер заготовки компенсатора.

Метод пригонки может быть использован при единичном и мелкосерийном производстве.

Величина компенсации рассчитывается по формуле:

Верхнюю и нижнюю границу компенсации находят, используя координату середины поля допуска: В_к = С_к+ К /2, Н_к = С_к— V. /2. Размер заготовки компенсатора будет равен: А^^т — А_к + В_к + Г, где Г — допуск на изготовление самого компенсатора; А_к — номинальный размер компенсатора.

Пример. Предположим, что все составляющие звенья цепи (см. рис. 6.3) выполнены по 12 квалитету, звено А₃ выбираем в качестве компенсатора. Тогда:

Величина компенсации одновременно является наибольшим колебанием размера компенсатора.

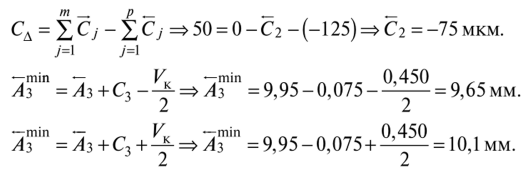

_Определим наибольший и наименьший размеры компенсатора

^Аъ через координату середины поля допуска:

Исполнительный размер заготовки компенсатора определяется его наибольшим значением, так как в прочих случаях он будет подгоняться. При сборке в каждом конкретном случае с заготовки компенсатора снимается определенный слой металла, чтобы обеспечить допуск замыкающего звена.

Результаты расчетов приведены в табл. 11.

Для изготовления заготовки компенсатора на нее надо назначить приемлемый допуск Г, например, по тому же 12 квалитету (/712 = = 0,15), тогда:

Таблица 11

Расчет размерной цепи методом пригонки

Авторы: Любомудров С.А., Смирнов А.А., Тарасов С.Б.
