ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ С РЕГУЛЯРНЫМ МИКРОРЕЛЬЕФОМ

Современные методы обработки позволяют получить микрорельеф поверхности, образованный сочетанием микронеровностей имеющих заданную конфигурацию. Требования к шероховатости поверхности, образованной путем специальных способов обработки (например, вибронакатыванием) установлены ГОСТ 24773-81. Этот стандарт распространяется на поверхности с регулярным (РМР) и частично регулярным микрорельефом поверхности (ЧРМР) с четырехугольным и шестиугольным типом элемента с выпуклой и вогнутой формой.

Стандартом регламентированы следующие параметры шероховатости: высота элемента R — расстояние между поверхностью выступов и поверхностью впадин, число элементов на 1 мм² площади N, относительная опорная площадь на заданном уровнер сечения поверхности Г и углы направления расположения элементов и (рис. 7.7).

Установлены числовые значения параметров: N от 0,01 до 100 на 1 мм², а угол у= 5... 180°, и обозначение шероховатости с регулярным микрорельефом (рис. 7.8).

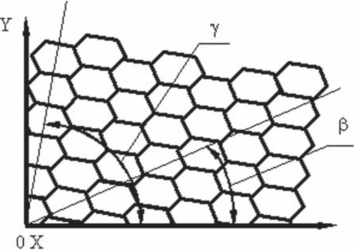

Рис. 7.7. Регулярный микрорельеф

Рис. 7.8.Обозначение шероховатости с регулярным микрорельефом

Авторы: Любомудров С.А., Смирнов А.А., Тарасов С.Б.
