ОТКЛОНЕНИЕ И ДОПУСК ПЕРПЕНДИКУЛЯРНОСТИ

Отклонение от перпендикулярности (EPR): отклонение угла между рассматриваемым (нормируемым) элементом и базой от прямого угла (90°), выраженное в линейных единицах на длине нормируемого участка (рис. 8.18). Отклонение от перпендикулярности оси относительно плоскости может рассматриваться в плоскости заданного направления.

Допуск перпендикулярности ( TPR) — наибольшее допускаемое значение отклонения от перпендикулярности. Поле допуска перпендикулярности — это область в пространстве или на плоскости, ограниченная: двумя параллельными плоскостями (для перпендикулярности плоскости относительно плоскости или оси, оси относительно оси); двумя параллельными прямыми (для перпендикулярности оси относительно плоскости в заданном направлении); цилиндром (для перпендикулярности оси относительно плоскости, если допуск задан со знаком ); прямоугольным параллелепипедом (для перпендикулярности оси относительно плоскости, если заданы допуски в двух взаимно перпендикулярных направлениях). Ширина или диаметр поля допуска равны допуску перпендикулярности, а элементы, ограничивающие поле допуска, перпендикулярны к базе.

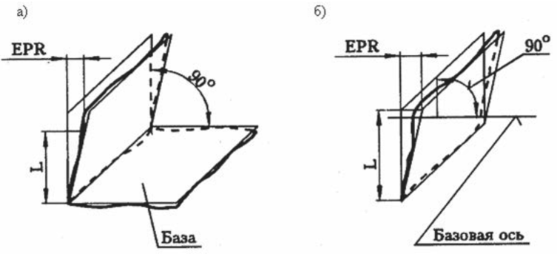

Рис. 8.18. Отклонение от перпендикулярности

Авторы: Любомудров С.А., Смирнов А.А., Тарасов С.Б.
