ОТКЛОНЕНИЕ И ДОПУСК НАКЛОНА

Отклонение наклона (ЕР1Ч) — отклонение угла между рассматриваемым элементом (плоскостью, осью) и базой от номинального угла, выраженное в линейных единицах на длине нормируемого участка.

Рис. 8.19. Допуск наклона

Допуск наклона (ТРА0 — наибольшее допускаемое отклонение наклона. Поле допуска наклона — это область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску наклона, и расположенными под номинальным углом к базе (рис. 8.19).

Пример обозначения на чертежах допуска наклона приведен на рис. 8.20.

Рис. 8.20. Обозначение допуска наклона

ОТКЛОНЕНИЕ ОТ СООСНОСТИ И ДОПУСК СООСНОСТИ

Отклонение от соосности (EPQ — наибольшее расстояние между осью рассматриваемой поверхности вращения и базой (осью базовой поверхности или общей осью двух или нескольких поверхностей) на длине нормируемого участка (рис. 8.21).

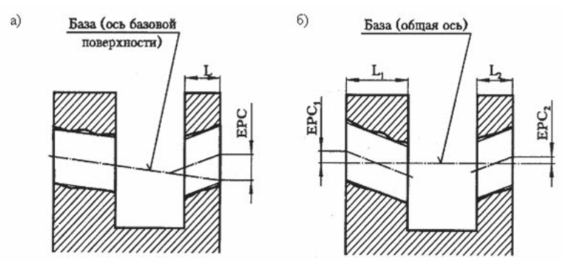

Рис. 8.21. Отклонение от соосности

Различают отклонение от соосности относительно оси базовой поверхности (рис. 8.21, а) и отклонение от соосности относительно общей оси двух поверхностей (рис. 8.21, б).

Отклонение от соосности относительно оси базовой поверхности — это наибольшее расстояние между осью рассматриваемой поверхности вращения и осью базовой поверхности на длине нормируемого участка.

Отклонение от соосности относительно общей оси — это наибольшее расстояние (ЕРС, и ЕРС₂) между осью рассматриваемой поверхности вращения и общей осью двух или нескольких поверхностей вращения на длине нормируемого участка.

Общая ось — прямая, относительно которой наибольшее отклонение осей нескольких рассматриваемых поверхностей вращения в пределах длин этих поверхностей имеет минимальное значение.

Для двух поверхностей общей осью является прямая, проходящая через оси рассматриваемых поверхностей в их средних сечениях.

Допуск соосности (ТРС): в диаметральном выражении — удвоенное наибольшее допускаемое значение отклонения от соосности, в радиусном выражении — наибольшее допускаемое значение отклонения от соосности. Поле допуска соосности — это область в пространстве, ограниченная цилиндром, диаметр которого равен допуску соосности в диаметральном выражении или удвоенному допуску соосности в радиусном выражении, а ось совпадает с базовой осью.

Авторы: Любомудров С.А., Смирнов А.А., Тарасов С.Б.
