ОТКЛОНЕНИЕ ОТ ПЕРЕСЕЧЕНИЯ ОСЕЙ И ДОПУСК ПЕРЕСЕЧЕНИЯ ОСЕЙ

Отклонение от пересечения осей (ЕРХ) — наименьшее расстояние между осями, номинально пересекающимися (рис. 8.24).

Допуск пересечения осей (ТРХ): в диаметральном выражении — удвоенное наибольшее допускаемое значение отклонения от пересечения осей, в радиусном выражении — наибольшее допускаемое значение отклонения от пересечения осей. Поле допуска пересечения осей — это область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску пересечения в диаметральном выражении или удвоенному допуску в радиусном выражении и расположенными симметрично относительно базовой оси (см. рис. 8.24).

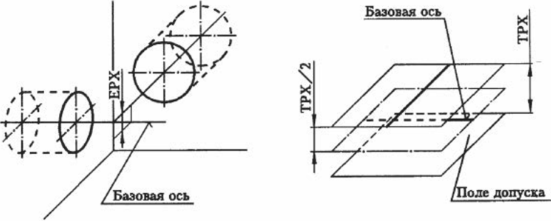

Рис. 8.25. Отклонение от пересечения осей и допуск пересечения осей

ПОЗИЦИОННОЕ ОТКЛОНЕНИЕ И ПОЗИЦИОННЫЙ ДОПУСК

Точность расположения элементов на чертеже может быть задана двояко: указанием требований к координирующим размерам (рис. 8.25, а) или указанием позиционного допуска (рис. 8.25, б).

Указание позиционного допуска является предпочтительным, так как при этом обеспечивается (при изготовлении) более широкий диапазон допустимого применения расположения по сравнению с заданием предельных отклонений координирующих размеров. При задании позиционного допуска координирующие размеры указываются без предельных отклонений и заключаются в рамки (рис. 8.25 ,б).

Позиционное отклонение (ЕРР) — наибольшее расстояние между реальным расположением элемента (его центра, оси или плоскости симметрии) и его номинальным расположением в пределах нормируемого участка.

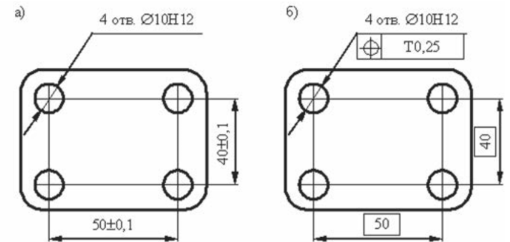

Рис. 8.25. Различные варианты задания координат отверстий

Позиционный допуск (ТРР): в диаметральном выражении — удвоенное наибольшее допускаемое значение позиционного отклонения, в радиусном выражении — наибольшее допускаемое значение позиционного отклонения. Поле позиционного допуска — это область в пространстве или на плоскости, ограниченная: двумя параллельными прямыми (для оси или прямой в плоскости); цилиндром (для оси в пространстве, если позиционный допуск задан с символом 0 или Я); прямоугольным параллелепипедом (для оси в пространстве, если заданы позиционные допуски в двух взаимно перпендикулярных направлениях); двумя параллельными плоскостями (для плоскости симметрии или оси, если назначен позиционный допуск в заданном направлении). Ширина или диаметр поля допуска равны позиционному допуску в диаметральном выражении или удвоенному допуску в радиальном выражении, а ось или плоскость симметрии поля допуска совпадают с номинальным расположением элемента.

Наряду с ГОСТ 24643-81 позиционные допуски расположения осей отверстий для крепежных деталей регламентируются ГОСТ 14140-81.

Этим стандартом устанавливаются позиционные допуски для двух типов соединений: тип А, когда две или более скрепляемые детали имеют сквозные отверстия для крепления деталей, и тип Б, когда крепежные детали (например, шпильки) ввинчиваются в одну из сопрягаемых деталей, а другие детали имеют сквозные отверстия.

Авторы: Любомудров С.А., Смирнов А.А., Тарасов С.Б.
