ОТКЛОНЕНИЕ И ДОПУСК СИММЕТРИЧНОСТИ

Отклонение от симметричности (ЕРЕ) — наибольшее расстояние между плоскостью симметрии (осью) рассматриваемого элемента (элементов) и базой — плоскостью симметрии базового элемента, осью или общей плоскостью симметрии двух или нескольких элементов в пределах нормируемого участка (рис. 8.22).

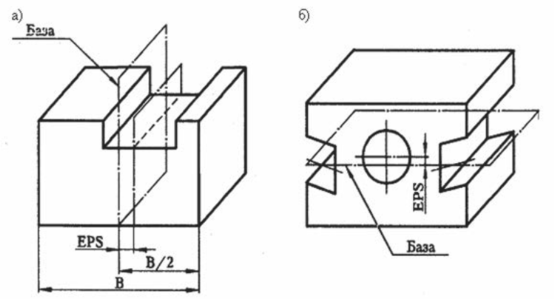

Рис. 8.22. Отклонение от симметричности

В стандарте рассматривается отклонение от симметричности относительно базового элемента и относительно общей плоскости симметрии.

Отклонение от симметричности относительно базового элемента— это наибольшее расстояние между плоскостью симметрии (осью) рассматриваемого элемента (или элементов) и плоскостью симметрии базового элемента в пределах нормируемого участка (рис. 8.22, а).

Отклонение от симметричности относительно общей плоскости симметрии — это наибольшее расстояние между плоскостью симметрии (осью) рассматриваемого элемента (элементов) и общей плоскостью симметрии двух или нескольких элементов в пределах нормируемого участка (рис. 8.22, б).

Общая плоскость симметрии — плоскость, относительно которой наибольшее отклонение плоскостей симметрии нескольких рассматриваемых элементов в пределах длины этих элементов имеет минимальное значение.

Допуск симметричности (TPS): в диаметральном выражении — удвоенное наибольшее допускаемое значение отклонения от симметричности, в радиусном выражении — наибольшее допускаемое значение отклонения от симметричности. Поле допуска симметричности — это область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску симметричности в диаметральном выражении или удвоенному допуску симметричности в радиусном выражении, и симметричными относительно базовой плоскости симметрии (базовой оси).

Рис. 8.23. Измерение отклонения от симметричности

На рис. 8.23 показано, как обозначается допуск симметричности на чертеже, и измеряется отклонение от симметричности.
