Техническое обслуживание генераторов

При ТО-1 и ТО-2 проверяют и при необходимости регулируют натяжение приводного ремня генератора, а также крепления генератора, регулятора напряжения и состояние клемм.

При ТО-2 очищают генератор от грязи, снимают щеткодержатель и проверяют состояние щеток, усилие пружин и контактные кольца. Продувают сжатым воздухом внутреннюю полость генератора.

Через 25—30 тыс. км пробега автомобиля обычно при подготовке его к зимней эксплуатации при очередном ТО-2 дополнительно выполняют следующие работы. Снимают и при необходимости разбирают генератор, проверяют состояние обмоток и узлов, заменяют дефектные узлы и детали. Перед сборкой продувают сжатым воздухом корпус, ротор и другие детали. При необходимости подшипники заполняют смазочным материалом (№ 158 или ЦИАТИМ-201). При замене смазочного материала снимают защитное кольцо, промывают подшипник, заполняют его смазочным материалом на три четверти объема полости между шариками и устанавливают кольцо на место. После сборки проверяют работу генератора на стенде.

Техническое обслуживание регуляторов напряжения

Через одно ТО-2 проверяют и при необходимости регулируют регулятор напряжения.

Регуляторную часть генераторной установки характеризует диапазон изменения выходного напряжения при изменении частоты вращения ротора, нагрузки и температуры. Диапазоны изменения напряжения отечественных генераторных установок представлены в табл. 5.2. Диапазон стабилизации напряжения указан для регуляторов, имеющих переключение настройки. Также указана величина падения напряжения в выходной цепи регулятора, которая влияет на токоскоростную характеристику.

Зарубежные фирмы обычно указывают напряжение настройки регулятора напряжения при холодном состоянии генераторной установки, при частоте вращения ротора 6000 мин-1, нагрузке силой тока в 5 А и работе в комплекте с аккумуляторной батареей, а также коэффициент термокомпенсации, т. е. величину изменения напряжения при изменении температуры окружающей среды на 1 °С. С ростом температуры напряжение уменьшается. Для легковых автомобилей, в основном, предлагаются напряжения настройки регулятора (14,1 ± 1) В при термокомпенсации (7 ± 1,5) мВ/°С и (14,5 ± 0,1) В при термокомпенсации (10 ± 20) мВ/°С.

Если отсутствует стенд для проверки регулятора напряжения в комплекте с генератором, можно осуществить простейшую проверку также с использованием источника постоянного тока и контрольной лампы мощностью 1—3 Вт.

Таблица 5.2. Диапазоны напряжений генераторных установок отечественного производства

Регулятор напряжения

Генератор

^НОМ’ В

Диапазон стабилизации напряжения, В

Падение напряжения при /ном = 3 А, В, не более

121.3702

Г221А

14

13,4-14,6

1,6

13. 3702

163701

14

13,4-1,47

1,6

1307.3702

16073701

14

12,9-1,42

1

Я112В1(В2)

Г222, 583. 3701-20

14

13,9-1,43

1,5

Я112А1(А2)

29.3701, Г266

14

13,5-1,48

1,5

17. 3702

37. 3701

14

13,5-14,6

1,3

Я120М1 (М2)

Г273А (Б, В, Г)

28

27-28, 28,5-31

1,5

21.3702

63. 3701

28

26-28,5

1,8

23. 3702

57.3701,65.3701, 9002. 3701

28

  • 26,5-28
  • 28,4-30

1,2

Я112А1Т

16.3771,583.3701

14

12,95-14,2

1,5

Я212А11Е

25.3771,94.3701

14

13,7-14,5

1,2

1902.3702

3812.3701

14

  • 13,6-13,9
  • 14,2-14,5

1,4

2712.3702

Г288, 1702.3771

28

  • 27,2-27,9
  • 28,4-29,3

1,4

4332. 3702

13.3771

28

29,5-27,1

1,2*

4202.3702

2022.3771

14

13,3-15,0

1,4*

3702. 3702

3802.3701

14

  • 13,6-13,9
  • 14,2-14,5

1,4

4302. 3702

58. 3701

14

13,55-14,8

1,4*

* При силе тока 4 А.

Для проверки 14-вольтовых интегральных регуляторов собирается схема, представленная на рис. 5.12. Сначала на схему подается напряжение 12 В (рис. 5.12, а), при котором контрольная лампа должна гореть. Затем подается напряжение 15—16 В (рис. 5.12, б), при котором контрольная лампа гореть не должна. Если нарушается хотя бы одно из указанных условий, регулятор неисправен.

Глава 5. Эксплуатация систем электроснабжения

105

Проверка регулятора напряжения на 14 Вт

Рис. 5.12. Проверка регулятора напряжения на 14 Вт: а — подключение напряжения 12 В; б — подключение напряжения 15—16 В

При проверке 28-вольтовых регуляторов напряжения (рис. 5.13) вначале подается напряжение 24—25 В (рис. 5.13, а), при котором контрольная лампа должна гореть, а затем — напряжение 30—32 В, при котором контрольная лампа гореть не должна.

Лучше проверять регулятор напряжения в сборе со щеточным узлом, так как в этом случае можно обнаружить также обрывы выводов щеток и нарушения контакта между выводами регулятора и щеткодержателя. Контрольную лампу включают между щетками. У регулятора напряжения 17.3702 (рис. 5.13, б) к выводам «Б» и «В» присоединяется положительный, а к корпусу — отрицательный вывод источника питания. При подаче напряжения 12 В контрольная лампа должна гореть, а при напряжении 15—16 В — гаснуть.

Если лампа горит в обоих случаях, в регуляторе пробой, если не горит в обоих случаях, то или в регуляторе обрыв, или нет контакта между щетками и выводами регулятора напряжения.

Проверка регулятора напряжения на 28 Вт

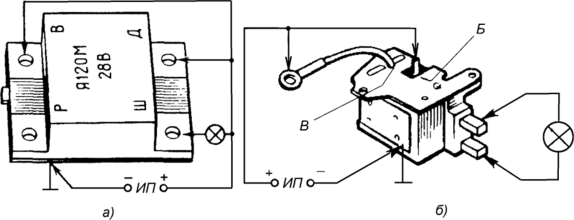

Рис. 5.13. Проверка регулятора напряжения на 28 Вт: а — подключение напряжения 24—25 В; б — подключение напряжения 30—32 В
